針對傳統天井鉆機存在轉場運輸困難、智能化程度低、無法在硬巖中有效作業等問題，通過采用一體化設計，將主機總成、動力單元與履帶式行走系統有機結合，創新研發了一體化行走系統、動態插板、比例接卸鉆桿、鉆桿自動輸送等技術，無需拆裝轉場，大幅度減少了轉場立機等輔助時間，極大提升作業效率和降低綜合運營成本。

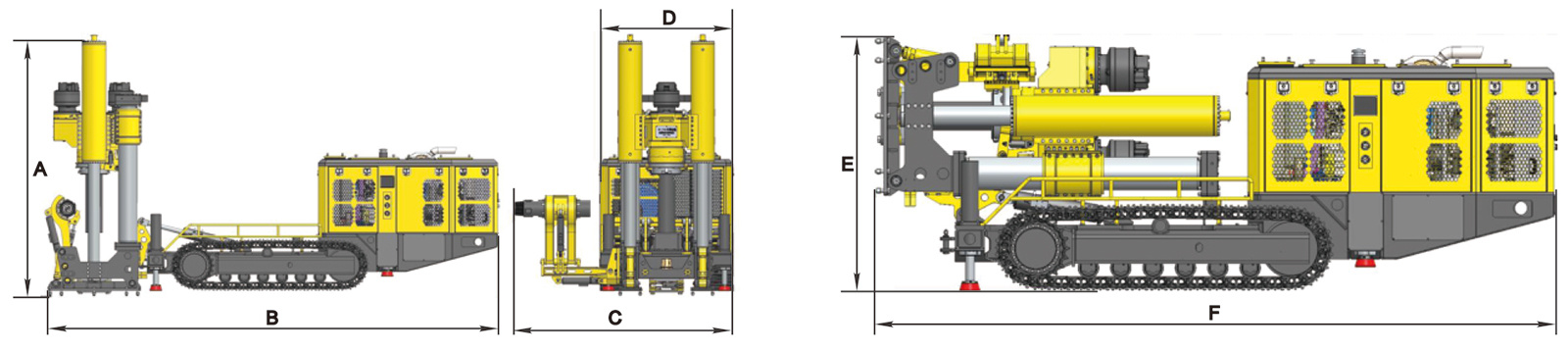

外形尺寸

機型	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	質量
CY-R80V(AT-2000L)	3740	6010	2650	1560	1950	5230	15.2
CY-R120V(AT-3000L)	3760	6773	3200	2000	2237	5939	22.4
CY-R120VDL(AT-3000L)	4930	7510	3711	2000	2251	6315	24.8
CY-R160V(AT-4000L)	4930	7510	3711	2000	2251	6315	24.8

性能參數

項目		單位	CY-R80V (AT-2000L）	CY-R120V (AT-3000L)	CY-R120VDL (AT-3000L)	CY-R160V (AT-4000L)
作業參數	公稱井徑	mm	2000	3000	3000	4000
	最大井深	m	400	400	400	400
	導孔直徑	mm	241	280	280/311	311
	鉆孔角度	°	45～90 ( 45～60需選配斜井組件）
推進參數	推進力	kN	1017	2500	2500	2528
	反提力	kN	2425	4300	4300	4310
	推進行程	mm	1450	1440	2050	2050
回轉參數	額定扭矩	kN. m	82	168	168	286
	峰值扭矩	kN. m	94	192	192	327
	回轉速度	r/min	0-30	0-24	0-24	0-28
行走參數	行走速度	km/h	0-1.5	0-3	0-3	0-3.2
	爬坡能力	°	14	14	14	14
	離地高度	mm	215	250	250	250
	柴油機功率	kW	81(國IV)	96(國IV)	96(國IV)	96(國IV)
	柴油箱容積	L	80	350	350	350
動力參數	主電機功率	kW	90	160	160	200
動力參數	電壓	V	標準:380(選配: 660/1000/1140)
液壓系統	系統額定壓力	MPa	35	35	35	35
	液壓油箱容積	L	590	660	660	660
	過濾精度	μm	10	10	10	10
